一、适用范围

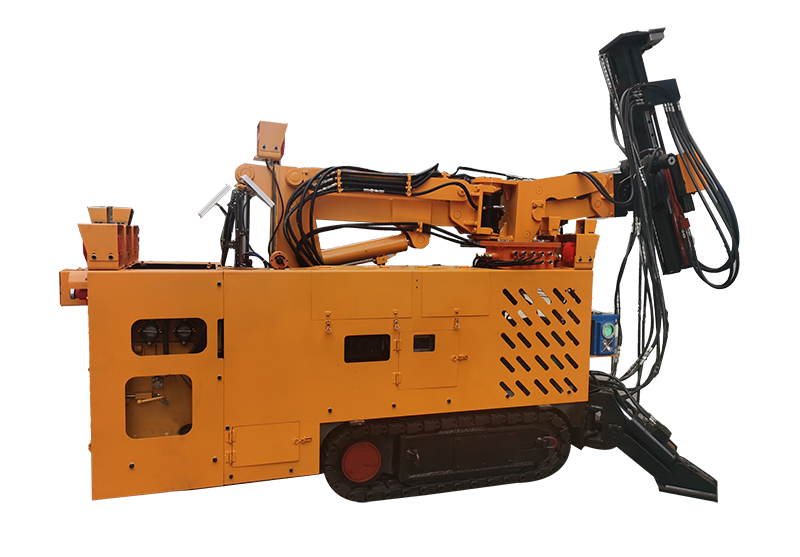

单臂液压锚杆钻车与双臂锚杆钻车相同，适用于煤矿或其他井巷工程的锚杆锚索施工。尤其是适合用于岩石巷道或隧道，除进行锚杆支护外，还可代替人工进行炮孔的打钻。也可用于单轨吊专用锚杆的施工。

设备特点

1.该钻车外形尺寸更小，更加灵活，适用范围广泛。

2.整机全部采用液压系统控制，方便井下维修与操作；

3.行走部采用液压马达驱动，配备加强型履带板，履带可实现液压自动涨紧，能适应各种路矿，可满足20°爬坡。

4.配备位置可调的支腿油缸，适合在各种工况下对机身的稳定。

5.可实现干式打孔，也可实现湿式打孔。

6.干式打孔时，液压系统采用风冷方式冷却，湿式打孔时，采用水冷方式冷却。

7.单臂钻车机身宽度不大于0.9米，可从掘进机一侧通过，到达迎头。

8钻机可实现上、下、左、右及前方无死点旋转。可完成顶锚杆，帮锚杆，地（注浆）锚索以及向前短探等功能。

9.配备高空作业平台。

10.可选配临时支护装置。

11.可选配遥控控制系统。

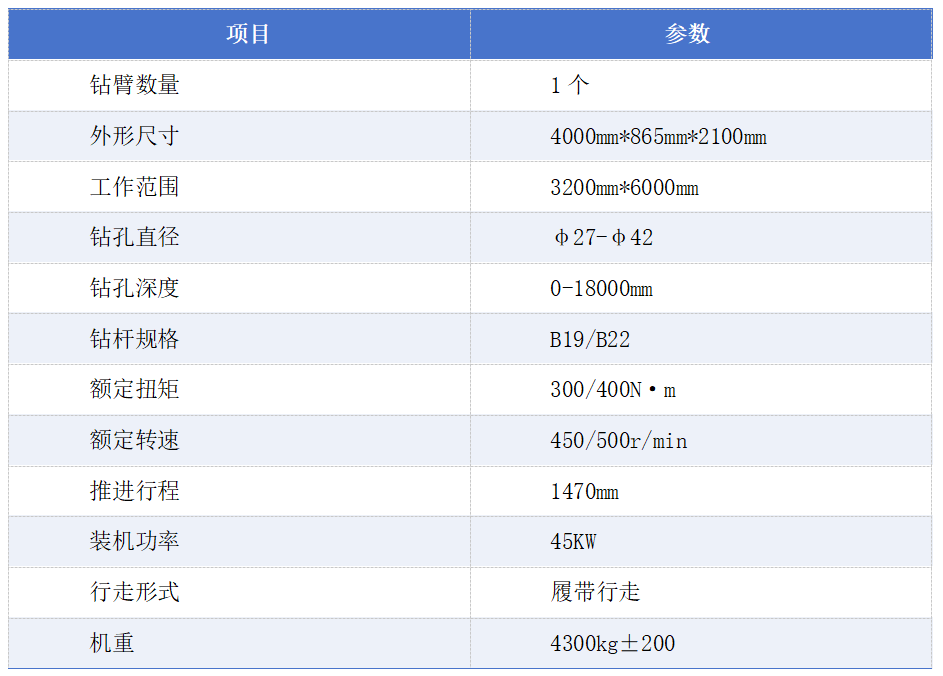

二、单臂钻车整体技术参数：

1、产品名称：煤矿用液压锚杆钻车

2、产品型号：CM1-18

3、钻臂数量：1台

4、适应巷道断面：18㎡

5、***大工作高度：4.2m

6、***大工作宽度：4.0m

7、整机功率：22KW

8、***小离地间隙：150mm

9、接地比压：≤0.1MPa

10、运行状态***小转弯半径：2.2m

11、工作状态稳定方式：临时支撑

12、工作状态车体稳定宽度：1.8米

13、主臂允许***大转角为：0～90°（0°为收靠状态）

14、钻机适用钻杆规格：B19/B22

15、钻机一次***大钻孔深度：1.36m

16、总体重量约：3.7吨

17、整体外形尺寸（长×宽×高）：3500×900×1800（mm）

三、钻机机构：

1、类型特征：链条+油缸

2、额定压力：16MPa

3、额定流量：60L/min

4、额定转矩：300N*m

5、额定转速：450r/min

6、一次***大钻孔深度：1.36m

7、纤尾六方尺寸：S=19/22

8、空载推进速度：0.2m/s

9、滑架油缸行程：820mm

10、链条油缸行程：680mm

11、噪声等级：≤85

12、冲洗水压力：0.8～2 MPa

四、行走机构：

1、行走方式：履带式

2、驱动机构类型：液压马达+减速机

3、马达排量：18.9ml/r

4、行走速度：0～40m/min

5、爬坡能力：0～20°

6、履带板宽度：220mm

7、履带中心距：680mm

五、液压泵站：

1、类型特征：电动机+轴塞泵

2、电机额定功率：22KW

3、电机额定电压：660/1140V

4、电机额定电流：24.9/14.4A

5、电机额定转速：1470r/min

6、油泵额定转速：1470r/min

7、油泵额定压力：20MPa

8、油泵额定流量：50L/min

9、油箱容积：100L

10、液压油油号：46#
